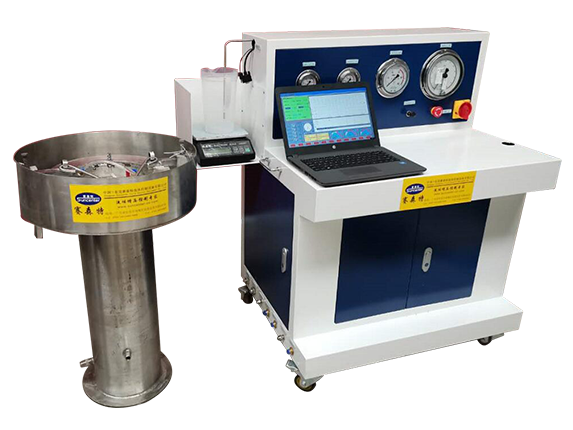

鋼瓶外測法水壓試驗機
東(dong) 莞星空体育版本下载安装氣瓶外測法水壓測試台/鋼瓶外測法水壓試驗台/水壓壓力試驗機是我公司根據氣動增壓裝置的工作原理，結合我國的實際情況研製而成的一種新型試壓裝置，該氣瓶外測法水壓測試台/鋼瓶外測法水壓試驗台/水壓壓力試驗機用於(yu) 對各種組件進行靜態壓力和爆破壓力試驗。
一、鋼瓶外測法水壓試驗機簡介
星空体育版本下载安装氣瓶外測法水壓試驗裝置（以下簡稱試驗裝置）用於(yu) 對各類氣瓶生產(chan) 、檢驗評定過程中進行外測法水壓試驗。試驗裝置完全按GB/T9251 、GB13004-2016》標準《氣瓶水壓試驗方法》、和美國DOT標準研製。
該試驗裝置的控製係統是在WindowsXP操作係統下運行的計算機控製水壓試驗係統。試驗裝置由控製櫃、水量采集和增壓係統、試壓水套、氣瓶吊裝設備(可選)和稱重電子稱（可選）等部分組成。
星空体育版本下载安装試驗裝置控製軟件采用PLC工控軟件。利用PLC可以產(chan) 生獨立運行的可執行文件，它是一個(ge) 真正的32位/64位編譯器。如在網絡節點的計算機完成氣瓶稱重、設置水壓試驗參數、打印水壓試驗報告和查看水壓試驗結果等。
星空体育版本下载安装試驗裝置設計最高工作壓力50Mpa,實際試驗壓力控製精度不低於(yu) 10Psig、實際水位測量精度不低於(yu) 0.1g。試驗裝置工作時具有較高操作自動化程度，輸入測試氣瓶瓶號後，從(cong) 稱重到完成水壓試驗正常情況下隻需要按幾次鍵即可完成。在試驗中可以圖形方式動態顯示試驗過程中的時間/壓力、時間/水量/壓力/水量關(guan) 係曲線。試驗裝置保存了試驗過程的全部數據，用戶可以通過在需要的時候查看試驗過的氣瓶的全部試驗數據和各類試驗曲線。為(wei) 了提高水壓試驗的工作效率，一套裝置設置二個(ge) 水套。
二、鋼瓶外測法水壓試驗機工作原理
本水壓試驗台裝置對各種高壓氣瓶做外測法水壓試驗，采用工控機控製對氣瓶進行空瓶稱重、注水、滿瓶稱重、水壓試驗等整套操作試驗，通過試驗，可精確測出氣瓶的容積殘餘(yu) 變形率，以保證氣瓶的安全使用。產(chan) 品依據GB/T9251-2011《氣瓶水壓試驗方法》設計、製造。適用於(yu) 設計、製造公稱工作壓力為(wei) 16 - 25MPa，公稱容積為(wei) 30 - 120L，滿足壓縮天然氣鋼瓶與(yu) 不同類型、規格的鋼質內(nei) 襯環向纏繞氣瓶定期檢驗。
氣瓶外測法水壓測試機主要用於(yu) 對受試氣瓶進行耐壓試驗同時獲得受試瓶的容積殘餘(yu) 變形率，采用計算機控製。其工作原理為(wei) ：將受試瓶置於(yu) 一個(ge) 特製的水套內(nei) ，采用高壓泵對受試瓶進行增壓，達設定壓力後自動進入保壓狀態，對受試瓶進行耐壓試驗，與(yu) 此同時，氣瓶在試驗壓力下體(ti) 形膨脹，把水套內(nei) 的一部分水擠壓到量杯中，這部分水量就是受試驗瓶的容積變形量，通過水量采篥係統傳(chuan) 輸至工控機中，氣瓶卸壓後，彈性變形消失，於(yu) 是量杯中的水又返回至水套內(nei) ，但量杯中剩下的水量仍比在氣瓶加壓前要多，這多出來的水量是受試瓶的容積殘餘(yu) 變形量，通過水量采集係統傳(chuan) 輸至工控機，容積殘餘(yu) 變形量與(yu) 全變形量的比值就是氣瓶的容積殘餘(yu) 變形率。
三、鋼瓶外測法水壓試驗機設備組成：
星空体育版本下载安装整個(ge) 設備由四大部分組成，稱重設備、工控機控製及動力源箱體(ti) 與(yu) 測試水套部分。氣瓶送至稱重區，吊稱稱空瓶重，數據傳(chuan) 輸至計算機。由工控機設定試驗參數，傳(chuan) 感器檢測係統壓力、重量，經過數據采集卡進入工控機，工控機操作控製整個(ge) 測試過程，水套補水一排氣，量杯管路補水排氣一打壓一保壓一卸壓一存儲(chu) 。
1.含水套2隻（防鏽處理）
2.含水套蓋2隻（防鏽處理）
3.含德國西門子PLC采集係統、計算機顯示器一套；
4.含增壓係統、壓力采集顯示、水循環係統、稱重係統一套；
5.含試驗所需係統本身管路、附件一批；
6.雙泵，雙管路，雙水套配置（禁油、有油分開）
四、鋼瓶外測法水壓試驗機主要參數
1.測試壓力：0-45MPa (可調)
2.測試效率：10～15隻/h (以40L為(wei) 例)
3.氣瓶長度：300—1700mm
4.工作氣源壓力： 0.7Mpa
5.工作氣源流量：≥1m3/min
6.外接電源壓力：220V
7.重量：≈1200kg
五、鋼瓶外測法水壓試驗機設備優(you) 勢：
1.水套及水套蓋接觸水的部分采用噴鋅、鍍鋅處理或不鏽鋼材質，避免了長時間使用，生鏽問題；
2.水套蓋與(yu) 瓶體(ti) 連接部分設計了分開擰緊、快速擰緊裝置，避免直接用水套蓋與(yu) 氣瓶擰緊，易損壞瓶口螺紋；
3.高壓閥門采用德國進口閥門，避免長時間開關(guan) ，易損壞；
4.采集係統采用西門子PLC,性能穩定、工作可靠；
5.軟件公司自己投資開發，試驗數據可查詢、打印、拷貝、加密；
6.設備已經過氣瓶檢驗站等相關(guan) 企業(ye) 長期使用，性能穩
六、產(chan) 品單張：
